方案一（监控屏）

监控系统通过从单个蓄电池传感器YJ-200，到整组的管理模块YJ-100，再到所有组的监控器RH-DE09，无论什么场景，皆可灵活组合、定制，并进行满足。为各种行业的蓄电池应用者提供了各种各样的解决方案，以YJ-200为核心的监控方案将为客户创造更多的价值。

系统产品亮点

1. 集中监控：实时在线巡回检测每个单体电池电压、温度、内阻、SOC（蓄电池容量）、SOH（蓄电池健康状态）共五项参数每个监控器可监控最大4组的所有信息。并可通过TCP/RS485上传到更高层。

2. 无人值守：设定完相关的报警阈值参数和自动测试内阻的周期后，在超出阈值后，进行报警并记录，在设定的内阻周期到后，自动进行测内阻并进行结果记录。在电池充电时，自动进行单体电压均衡。

3. 数据真实：无需设定任何参数，即插即用，可直接测量规定电压范围内的不同容量的电池内阻，真实反应电池的内阻状态，可与各种国际先进内阻测试仪器进行准确度比较。

4. 历史追溯：充放电记录、报警记录、内阻测试记录、组记录等各种记录均可存储3个月内数据，报警数据可存储超100000条，均可直接导出EXCEL到U盘中。

5. 抗干扰：在大/超大功率UPS上进行了多次项目实战验证，在高纹波干扰、空间辐射干扰、打火干扰的情况下，数据皆保持稳定一致。

6. 符合标准：单体电压、温度、内阻参数的监测，符合机房标准GB50174-2008。

7. 安装简单：一个电池配一个监测模块，出现问题可立刻定位，安装简单，无需专业培训即可操作，针对某些不方便布线的项目情况，提供无线通信方案。

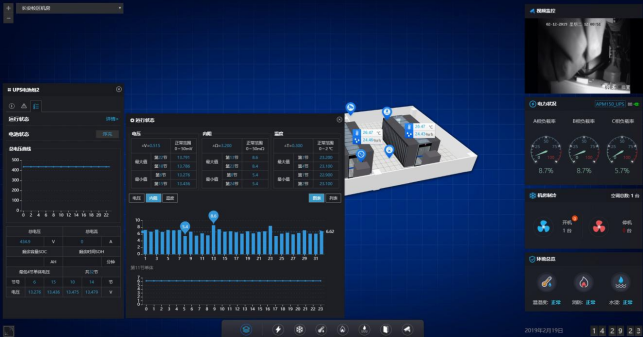

互联网平台界面

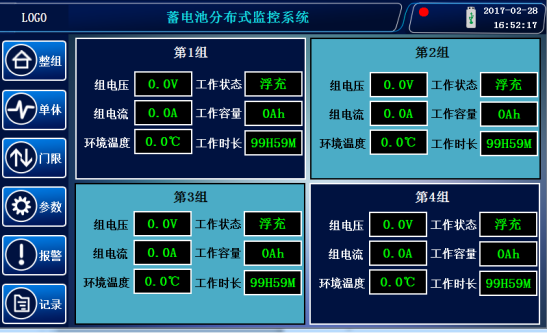

本地平台界面

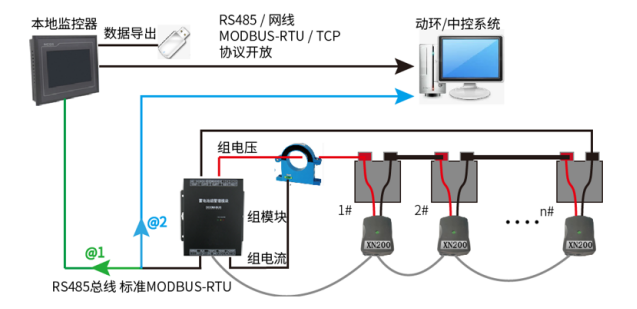

系统架构示意图

系统产品参数介绍

机房层RH-DE09监控器

1、运行系统:linux

2、CPU：Cortex-A7多核800MHz

3、内存:128MB

4、存储:128MB

5、接口:RS485*3， RS232*1，网口*1，USB*2,通过USB口可进行程序   升级和历史数据的导出

6、触摸屏：7寸 TFT， LED背光， 分辨率800*480

7、开放通讯协议，可通过MODBUS-RTU/MODBUS-TCP进行数据上传

8、支持4组电池

9、支持100000条历史报警查询

10、自动记录电池数据并生成文档数据和曲线

11、工作电压：DC24V±20% 10W

12、工作温度：-10～65℃

13、防护等级：IP65(前面板)

14、开孔安装或壁挂安装

方案二（动环主机）

该方案由动环监控一体机YJ-MU01和监控软件YJ-8000实现，配合下层蓄电池及UPS监测模块保证在运行状态中展示如蓄电池的充放电状态、总电压历史曲线、实时总电压、实时总电流、剩余容量和剩余时间，并提示电压最低的电池单体节号及电压值等客户需重点关注的信息。提供该组电池的详细信息，以便客户更深入了解电池单体的运行状况，以图表、列表方式展示蓄电池单体的电压、内阻和温度，提取最高和最低的两节值作为参考展示，计算出最高和最低之间的差值，作为蓄电池组是否均衡的参考，如果超出经验值，则会形成消息提示用户关注。

同时以柱状图方式直观展示每节电池单体的数值，便于用户直观判断单节和整体情况。同时也可点击查看单节过去24小时内的历史曲线，确认单节电池的变化情况。

系统产品亮点

1.系统容量大：系统整体采用分布式、微服务架构，系统除了实现核心信息机房的设备监控外，还可同时接入上千个分布式站点及上万个设备数据，足以满足大部分运维团队的实际需要。

2.稳定性高：系统采用底端设备分布式数据采集及存储，内部管理功能及设备采集功能分离，最大的保障了彼此的稳定性。系统可根据实际负载，动态扩容，在面对大数据量及高并发的情况下，让用户获得最高的性价比。

3.使用灵活：根据用户针对机房设备管理和维护的需要，提供了基于Web浏览、手机App以及微信公众号等多种使用方式，便于管理人员和维护人员在各种场景下的使用。

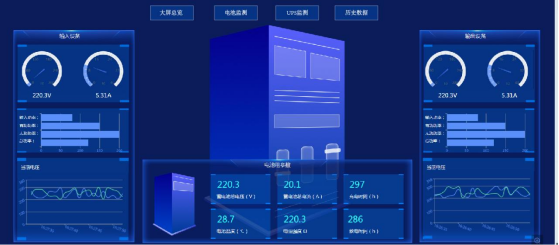

4.大屏可视化：根据现场实际设备摆放结合机房3D模型与关键信息组件方式进行综合呈现。

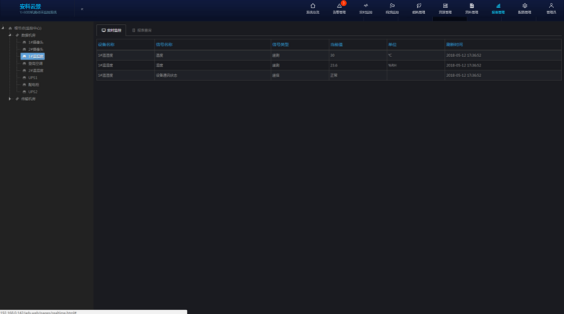

5.设备精细化管理：以树形结构呈现，实现机房动力设备和环境信息的浏览和控制，直观提供关键运行参数和状态的呈现，并可点击查看设备运行的所有参数和状态。

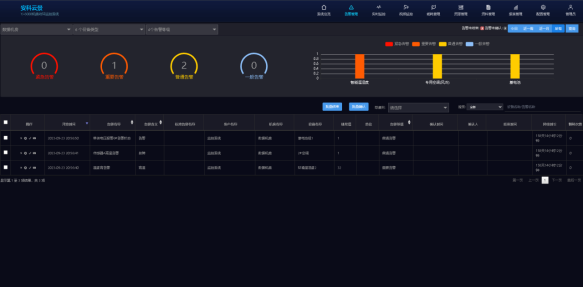

6.告警管理：提供告警的设备分类统计功能，可以逐层定位具体的告警设备和告警内容，通过设备详情模块可以进一步分析告警成因。

告警呈现包括四个方面的内容：

1）、告警分类统计：按照设备和环境分类实时呈现告警统计数据。

2)、设备告警列表：以列表的方式显示告警内容。

支持根据告警等级、告警内容、告警时间、告警原因进行排序。

通过告警列表可进一步查看活动告警详细情况，以及设备详细情况。

3）、告警时长分析：以柱状图的形式呈现各类设备和环境的告警持续时长的统计数据。支持从设备环境分类和告警时长两个角度，查看活动告警详情和设备监控数据的详细情况。

4）、告警等级统计：以饼图的形式查看告警等级的分布情况，并支持数据下钻查看更详细统计分析。

7.报表管理:提供了常用的报表及用户自定义报表，并提供快捷方式为客户提供常用报表的图片存储、Excel导出等功能，便于用户进行自行编辑。

常用报表有：历史告警查询报表、历史告警统计报表、设备资产统计报表、历史信号趋势分析报表、历史信号查询报表以及人员进出刷卡统计表等。

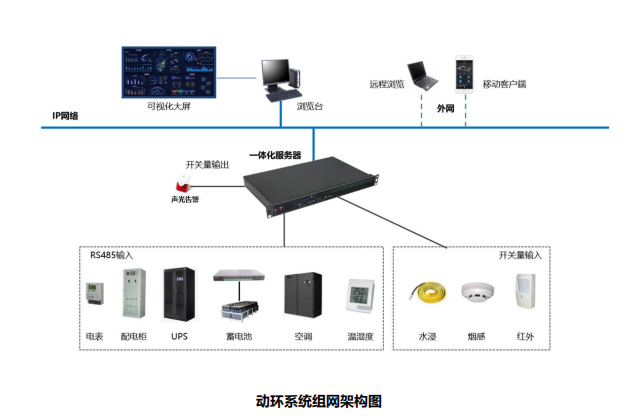

系统架构示意图

系统产品参数介绍

YJ-MU01一体化监控服务器

1.金属机身，19 英寸标准机柜安装。

2.嵌入式工业处理器，2.0GHz 主频，酷睿 15-3317U，4GB 内存，500G 存储空间，强大的运算处理能力和存储能力，

3.串口:2个RS232，6个RS485串口(可配I0卡)10通道:6DI2DO(扩展可最多增加12路开关量采集+4路开关量控制插卡2个)4路USB modem接口

4.1 个 VGA、HDMI接口，支持主流高清显示器。

5.标准款主机提供 8 组 12V 对外输出，可扩展多达16 组 12V 对外输出，单个端口最大输出 10W，整机最大输出功率 20W，满足单柜配置传感器 12V 供电需求;

YJ-8000 动环监测（蓄电池在线监测管控平台）

1.linux 操作系统，开源不受限，安全可靠，可长时间稳定运行，无 windows 操作系统的死机蓝屏缺陷。

2.界面直观，操作简单，软件内置，无需安装;可接入管理2UPS、空调、配电、门禁、视频、温湿度、水浸、烟感等综合动力环境设备，包含了监控标准功能，支持实时数据、告警通知、布局图、设备组态图、基本报表等。

3.支持在线配置，无需使用另外的配置工具，方便现场调试。

4.B/S 架构，直接 Web 远程访问，无需安装客户端。

5.支持手机 APP。

6.支持标准的 SNMP/Modbus TCP等接囗。

7.具备微模块级的 PUE 检测、计算和显示功能，以数据仪表盘的方式显示微模块的PUE 值并可查看历史 PUE 曲线。

8.有微模块数据中心监控系统软件著作权证书。

蓄电池监测模块参数介绍

单体层YJ-200电池传感器

1、电压工作/测量范围：6.000～20.000V(12V)，1.000～3.000V(2V)

2、电压测量精度：±(0.1%+10mV)(12V)，±(0.1%+1mV)(2V)

3、温度测量范围：-20～80℃

4、温度测量精度：±1℃

5、内阻测量范围：0～200.00mΩ(12V)，0～20.00mΩ(2V)

6、内阻测量精度：±2%(0.02mΩ)

7、工作环境：温度-40～85℃，湿度5～95%(无凝结)

8、安装方式：DIN35导轨/双面胶

9、支持自动编址

电池组层YJ-100组管理模块

1、总电压精度 ±1%

2、总电流精度 ±1%

3、电压范围 DC 0～1000.0V直入，精度0.5%

4、电流范围 霍尔0～1000.0A/4V，精度0.5%

5、温度范围 －55℃～+125℃

6、温度精度:±2℃

7、工作电源 DC 80V～300V / AC 85V～265V /定制

8、通信协议 MODBUS-RTU

9、通信规格 9600bps 8N1

10、安装方式 螺丝固定或壁挂

11、工作温度 -20～80℃

YJ-200测试线

随YJ-200配线，每个YJ-200配一根

YJ-200通信线（30厘米）

随YJ-200配线，每个YJ-200配一根

YJ-200通信线（50厘米）

随YJ-200配线，每个YJ-200配一根

YJ-T30电流传感器

每组电池配一个，采集本组充/放电电流。
